基于Onedrive的高可用性图床

前言

重写中。。。

一直以来，我都在尝试各种图片存储方案，一开始便是经典的Github+jsd，但考虑到违反了tos后面就用了cf+b2，但速度不尽人意。后来用了vercel反代gh和一些杂七杂八的，但换汤不换药嘛，还是不靠谱。

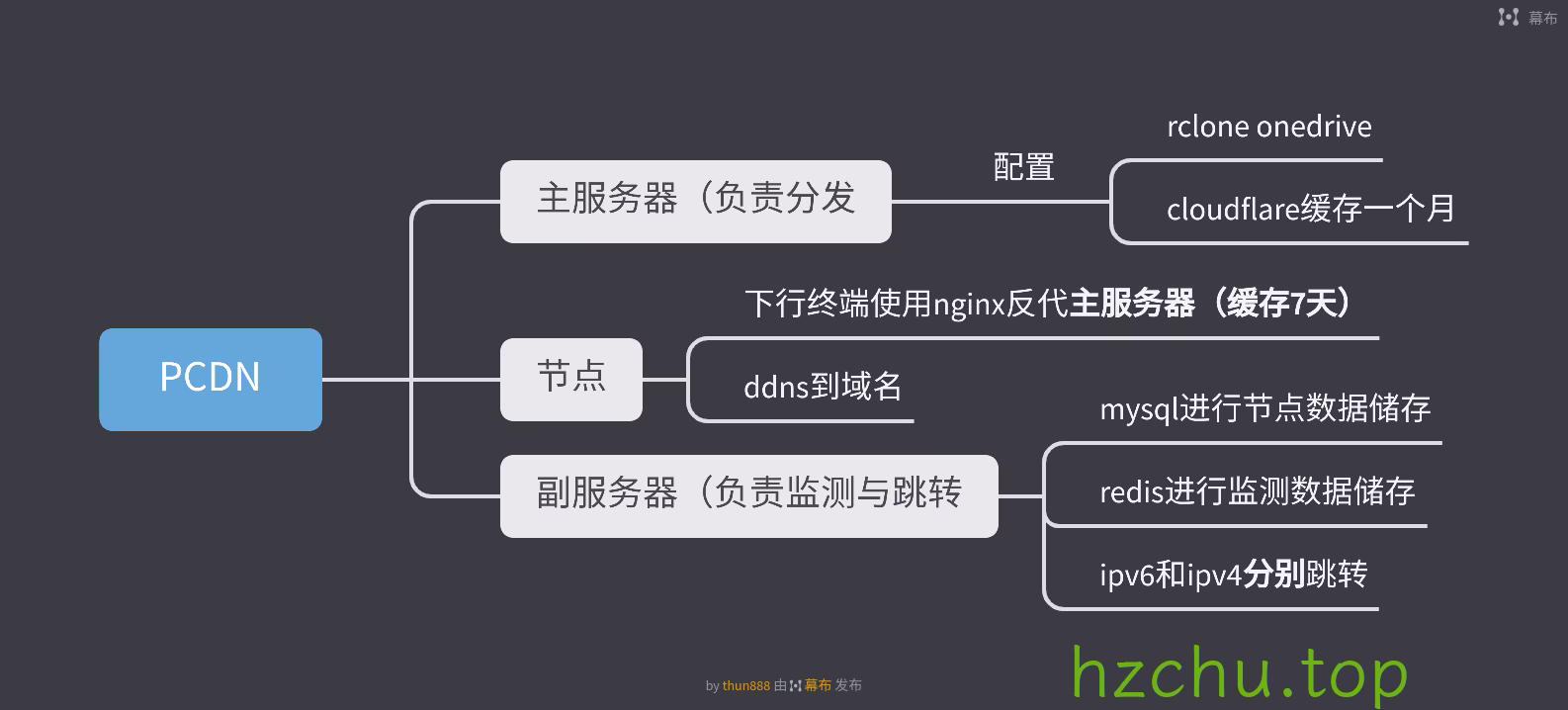

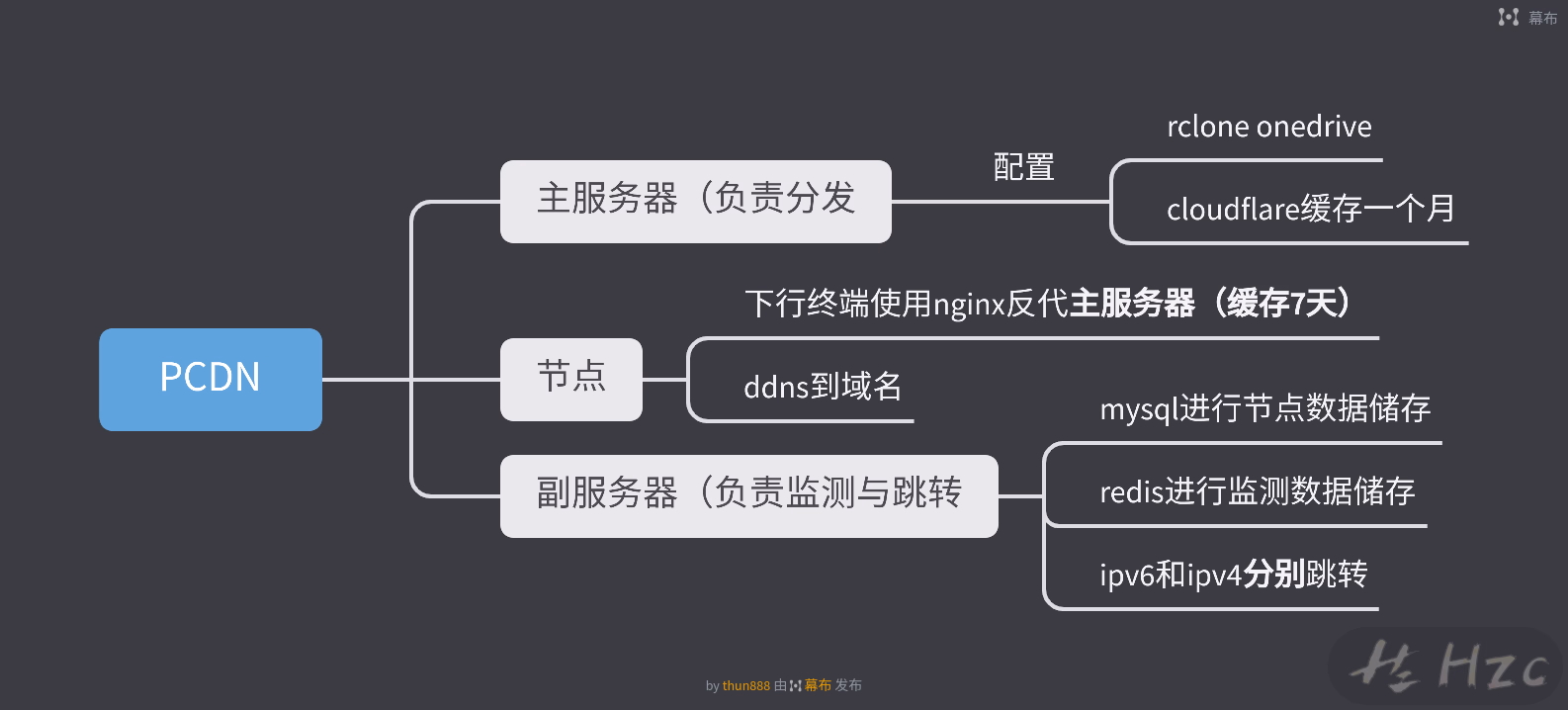

在差不多一年前，我在捣鼓网心云时想到个主意：何不用家里电脑作为图片存储，通过非标准端口访问绕过备案要求。于是在随记上提出个简易pcdn的想法

不过像我这种小站没必要搞那么重量级了，于是改进了下

思路

首先，本质上是个缓存服务，存储在OneDrive（下文简称od），通过各个节点分发图片，~~就是给od套了个CDN嘛~~。

因为我这网站也没多少流量，并发不高，我更倾向葫芦娃救爷爷式的单节点当主力，挂了再切换到其它节点的方式。

最后就是轻量，总不能把od下放到每个节点吧。

故：

设立一个“主服务器”，用来将od的内容分发到节点，可以用无服务器函数，也可以直接和”图床服务器“合并。同时因为服务器间同步有延时，在”图床服务器“要留个口直接下载刚刚上传的图片。
设立一个”副服务器“，负责检测节点状况和跳转到对应节点。
”图床服务器“：使用lsky-pro作为图床程序，将od使用rclone挂载到对应的存储策略文件夹上。
节点：获取访问的链接，检查本地有无缓存，有就返回，没有就下载再返回。考虑到要用php的话配置起来麻烦，直接用py了。

准备

服务器 >=1台，最好是访问速度快的
一个微软账户（我这里用的是E5订阅账户）
有公网IP的家庭宽带（可选）

在od中新建/share/mount目录，若自行更改请注意将下文涉及的地方一起修改

推荐使用Linux，如果使用Windows下文操作将有所不同，需自行更改

安装（图床服务器）

首先完成“图床服务器”的搭建。

前置

libfuse

安装meson ninja

1	pip3 install meson ninja

安装pip的三种方法

从 https://github.com/libfuse/libfuse/releases 下载libfuse的源码

解压，创建一个（临时）构建目录，然后运行meson

1
2
3

tar xzf fuse-3.15.1.tar.gz; cd fuse-3.15.1/
mkdir build; cd build
meson setup ..

3.15.1 替换为对应的releases版本

运行ninja进行安装

1	sudo ninja install

rclone

安装：

1	curl https://rclone.org/install.sh \| sudo bash

同时在本地也要安装，用来获取token

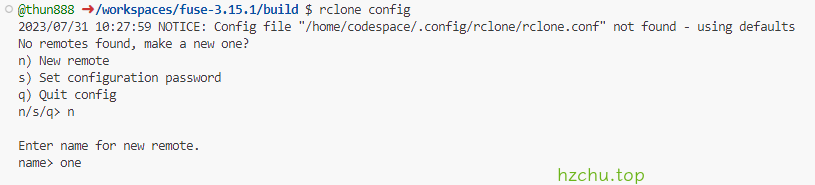

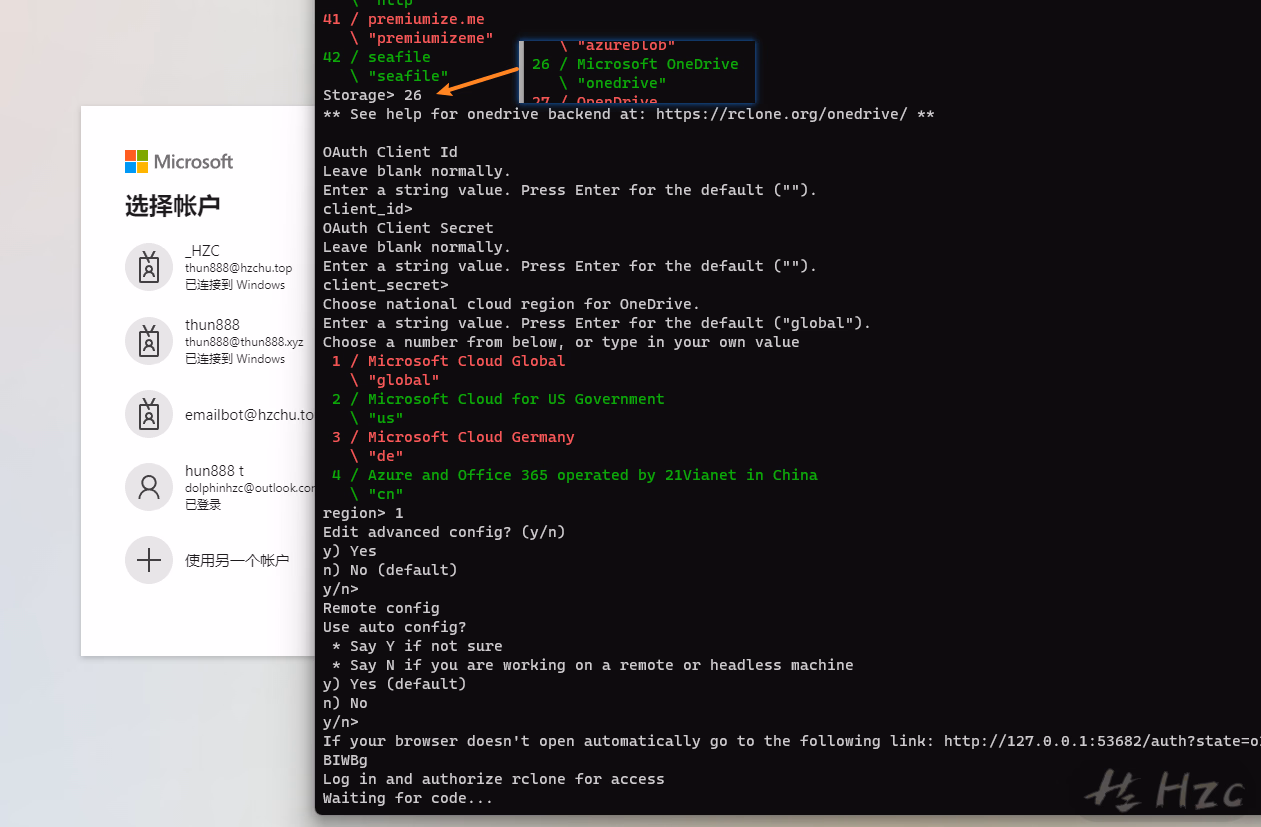

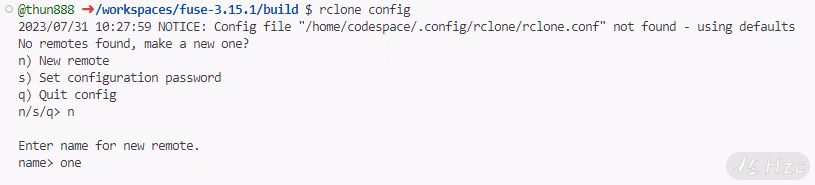

在本地运行rclone config进行配置

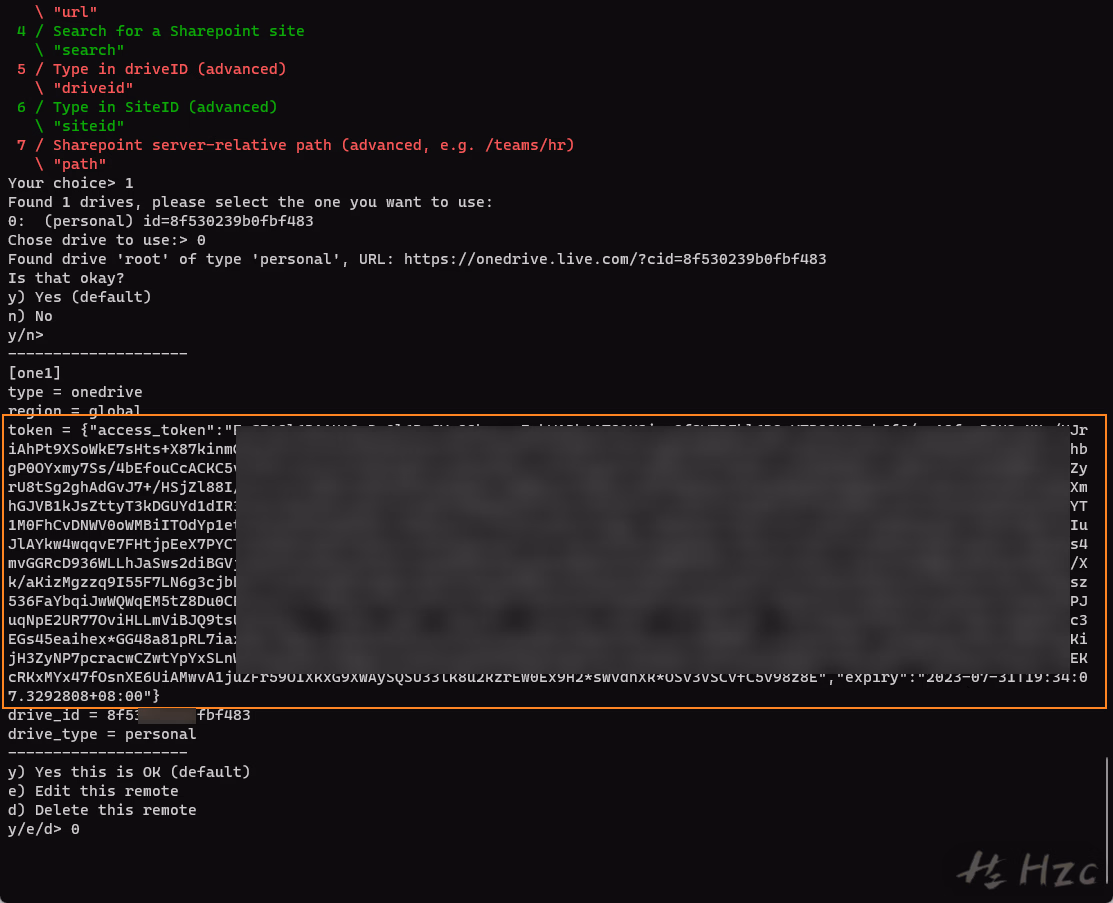

把token复制出来备用（token包括两端的{}）

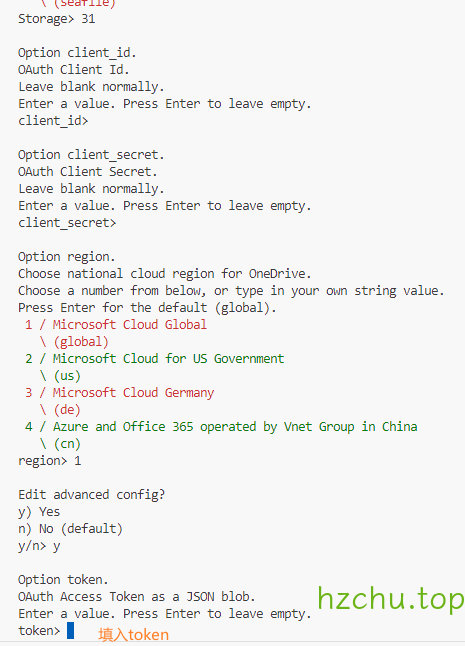

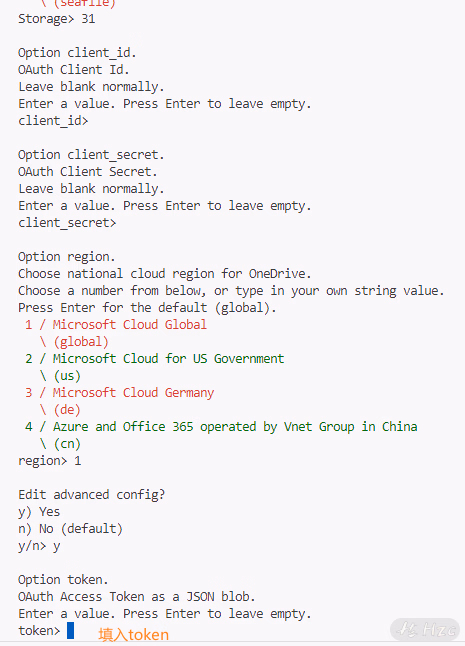

在服务端进行同样的操作，但在Edit advanced config中填y

然后一路回车，在Already have a token - refresh?填n

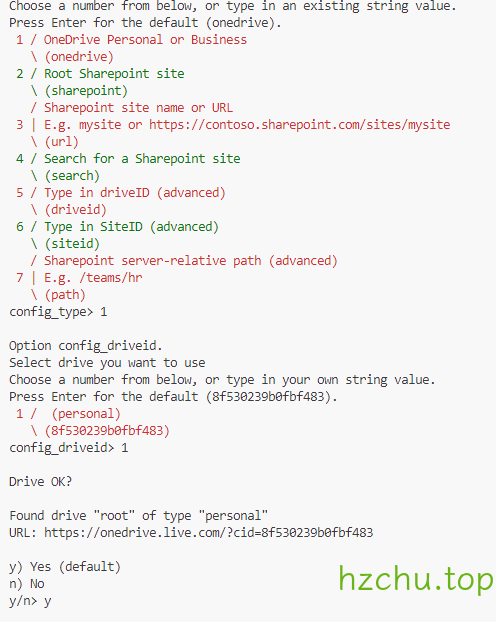

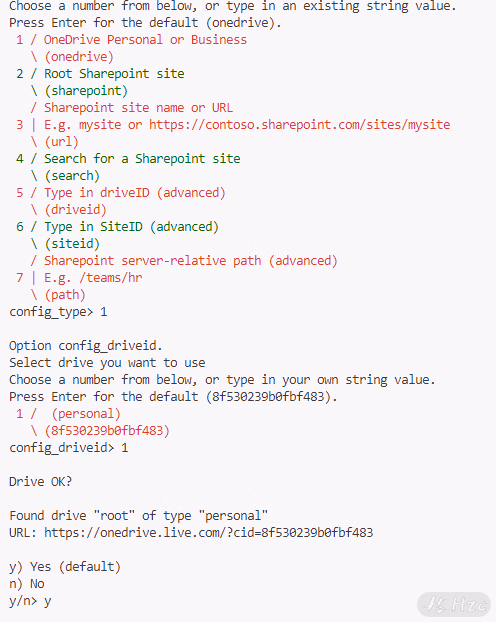

然后按要求填写

会自动获取drive_id,drive_type，不要回车太快按过了

挂载试试吧

1 2	mkdir mount rclone mount one:/share/mount/ ./mount/

不出意外你能看见这个报错

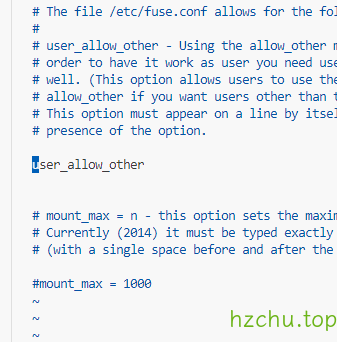

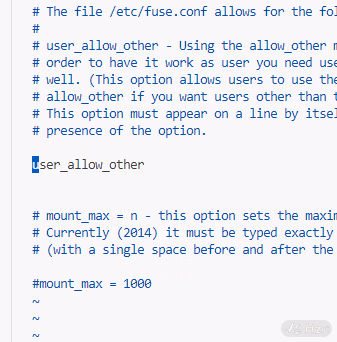

打开报错涉及的文件，取消注释，保存

再试下，如果没报错就可以了

新建的mount文件夹在下文没有作用，建议删除~

使用fusermount -qzu mount 卸载

LNMP

不用多说

配置

图床本体

我这里用的是Lsky Pro作为图床程序，其他大同小异

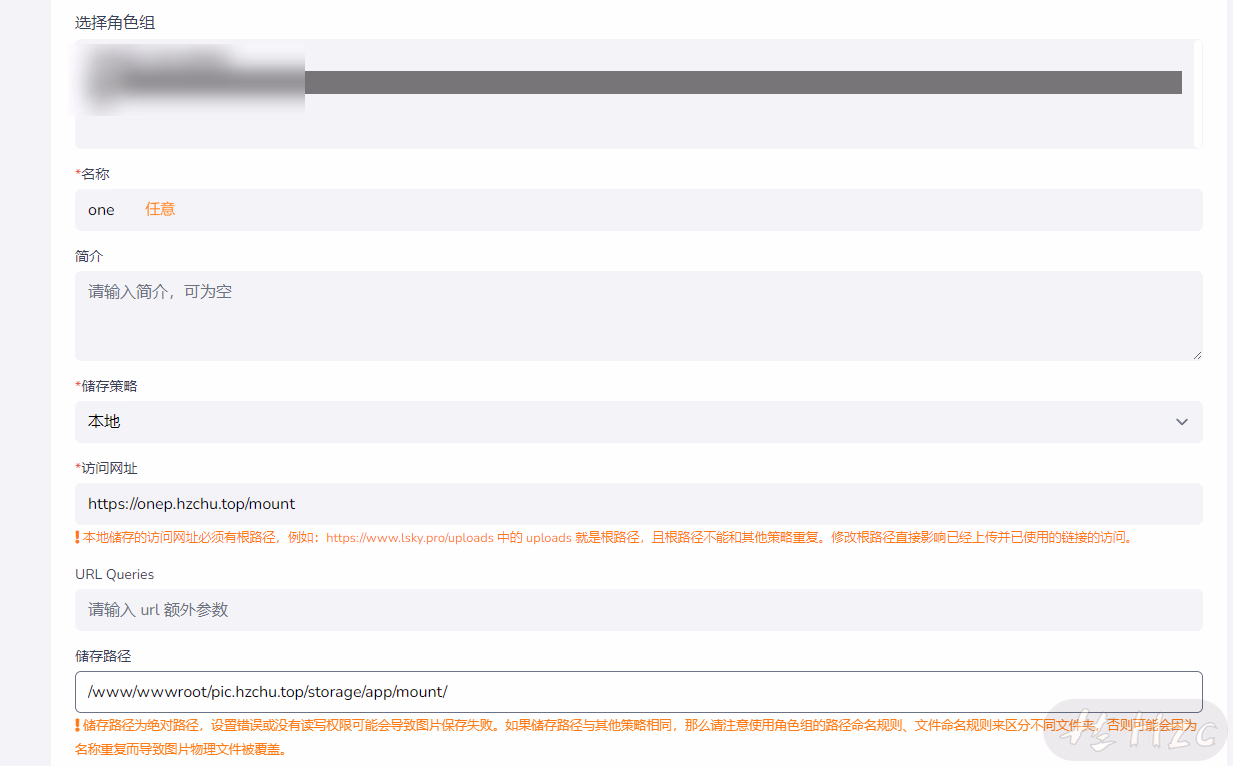

按照文档安装好后，新建一个本地存储策略，访问地址指向“副服务器”，并在后面加上/mount，存储路径根据自己的网站路径来，如/www/wwwroot/pic.hzchu.top/就填/www/wwwroot/pic.hzchu.top/storage/app/mount/

记得更改&新建相应目录

Rclone

rclone需要持久化运行，我这里建议的是Supervisor或系统自带的systemd，windows使用nssm

rclone mount one:/share/mount/ /www/wwwroot/pic.hzchu.top/storage/app/mount/ --copy-links --no-gzip-encoding --no-check-certificate --allow-other --allow-non-empty --umask 000 --vfs-cache-mode full --attr-timeout 15m --vfs-cache-max-age 240h --vfs-cache-max-size 1G --buffer-size 100M

supervisor

systemd

以宝塔面板为例

打开软件商店，搜索并安装进程守护管理器：

点击添加守护进程，如图所示

运行：

1	sudo vim /etc/systemd/system/rclone-one.service

写入：

[Unit]
Description=rclone-one
After=network.target remote-fs.target nss-lookup.target

[Service]
User=root
ExecStart=rclone mount one:/share/mount/ /www/wwwroot/pic.hzchu.top/storage/app/mount/ --copy-links --no-gzip-encoding --no-check-certificate --allow-other --allow-non-empty --umask 000 --vfs-cache-mode full --attr-timeout 15m --vfs-cache-max-age 240h --vfs-cache-max-size 1G --buffer-size 100M
ExecReload=/bin/kill -s HUP $MAINPID
ExecStop=/bin/kill -s QUIT $MAINPID
Restart=on-abnormal
RestartSec=5s

[Install]
WantedBy=multi-user.target

安装（主服务器）

可以用无服务器函数，这里使用onedrive-vercel-index作为OneDrive的直链解析，这里是它的文档

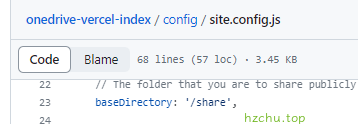

将baseDirectory设为/share

由于原作者的应用程序已过期，需要自行配置，参考高级 - OneDrive Vercel Index (swo.moe)进行调整

由于vercel.app在国内污染严重，请绑定你的域名

中途开香槟测试

在图床中上传一张图片，查看是否上传成功，若出现错误，则检查图床服务器
等待5分钟后访问https://yourdomain.top/zh-CN/mount/，查看是否出现pic文件夹，并根据年/月/日进入子文件夹查看能否访问图片

安装（副服务器）

需要安装redis，故不推荐使用虚拟主机，但非要用可以使用Vercel的Durable Redis

注：

jumpurl为该节点的对外访问地址

apiurl 为“副服务器”的对外访问地址

backupurl 为“图床服务器“的对外访问地址

mainurl 为“主服务器“的对外访问地址

PHP版本

Python版本

解析

需要修改redis连接地址，$user_token和$mainurl

Code:

伪静态配置:

1
2
3

location / {
    try_files $uri $uri/ /index.php?$args;
}

Code:

需要修改redis连接地址，user_token和mainurl

安装依赖：

1	pip3 install flask flask_limiter hypercorn flask_cors

运行逻辑：

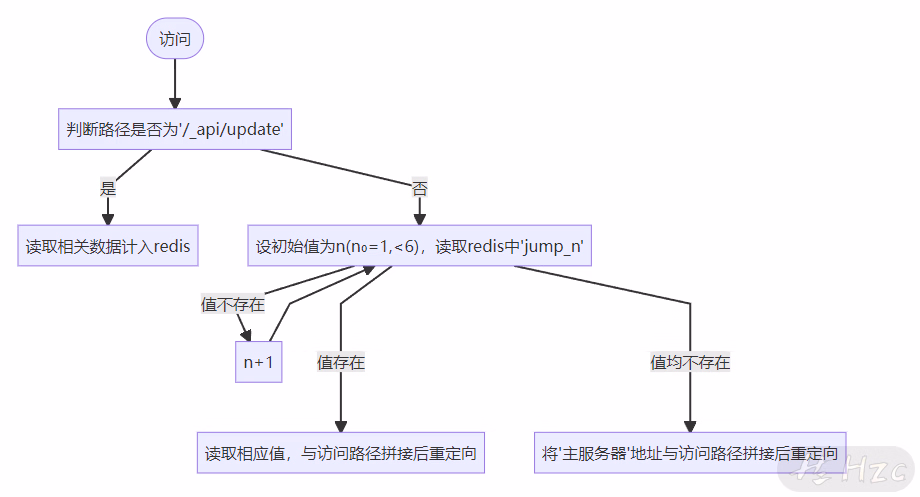

flowchart TD
id0([访问]) --> id1["判断路径是否为'/_api/update'"]
id1 --> |是| id2["读取相关数据计入redis"]
id1 --> |否| id3["设初始值为n(n₀=1,<6)，读取redis中'jump_n'"]
id3 --> |值不存在| id4["n+1"]
id4 --> id3
id3 ---> |值存在| id5["读取相应值，与访问路径拼接后重定向"]
id3 ---> |值均不存在| id6["将'主服务器'地址与访问路径拼接后重定向"]

接受服务器状态：相比于主动检测，被动式显然更简单。通过向/_api/update发送POST请求(json)，内容包括token,server_id,url，server_id是阿拉伯数字，url是节点的对外访问地址，将存入redis中，20分钟过期
/*の跳转：在请求图片时，会把1-5的数字往挨个请求[如果有更多节点可以更改]，如果有值，则取该值与访问地址拼接后，返回重定向请求。如果无节点在线，则将主服务器地址与访问地址拼接再返回。
均有访问速率限制，防止被人打到爆炸，可以根据实际情况调节上限。

在搭建完成后，测试访问之前上传的图片，如果能返回图片即ok

节点

考虑到php部署起来麻烦，这里用python解决一切

后期吐槽

在arm设备上配环境配半天，一气之下用go重写了主要逻辑，编译成二进制文件到处丢太爽了

Python

解析

下载数据库到程序同目录：[点击下载]

安装依赖：

1	pip3 install flask flask_limiter hypercorn flask_cors

Code:

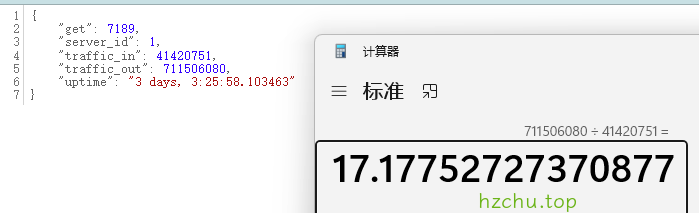

节点附带了两个简易api用于查看该节点运行情况

实际部署中可能需要自行配置ssl证书以使开启了https的网站可以正常访问

如果外部不套反向代理建议自定义10000-65535的端口

进程同样需要持久化，可以参考rclone部分

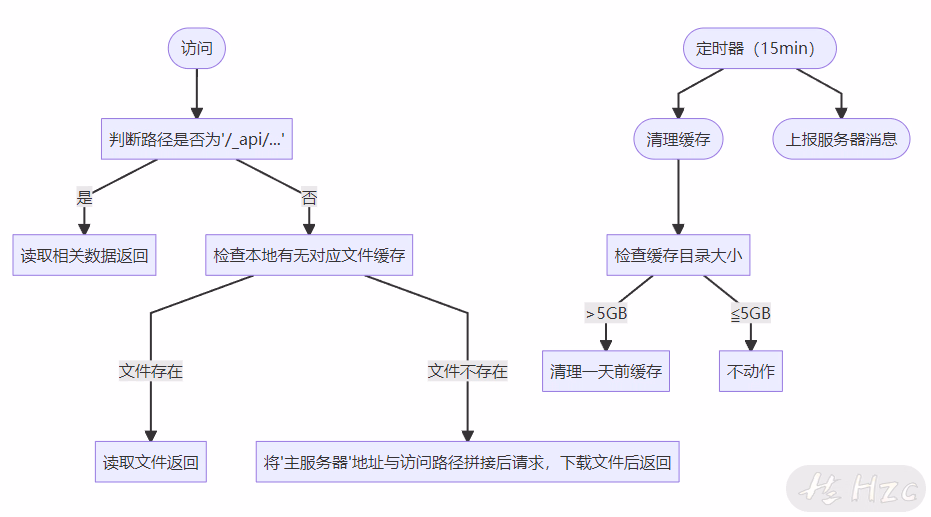

flowchart TD
    id0([访问]) --> id1["判断路径是否为'/_api/...'"]
    id1 --> |是| id2["读取相关数据返回"]
    id1 --> |否| id3["检查本地有无对应文件缓存"]
    id3 ---> |文件存在| id4["读取文件返回"]
    id3 ---> |文件不存在| id5["将'主服务器'地址与访问路径拼接后请求，下载文件后返回"]
    id6(["定时器（15min）"]) --> id7(["清理缓存"]) --> id8["检查缓存目录大小"] --> |>5GB| id9["清理一天前缓存"]
    id8 --> |"≦5GB"| id10["不动作"]
    id6 --> id11(["上报服务器消息"])
