前言

实验室网络的布局大概长这样：

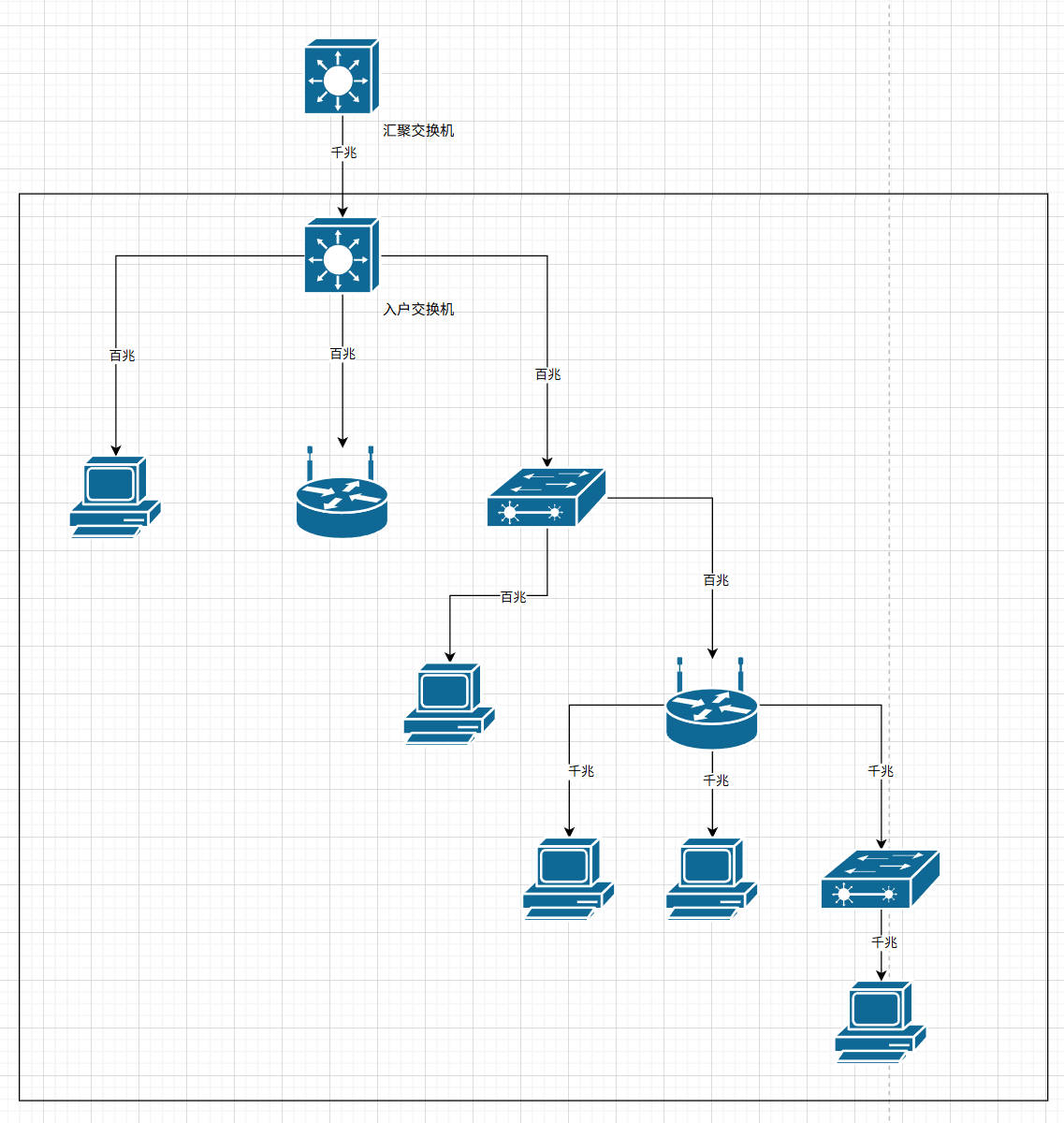

原网络拓扑
原网络拓扑

别问，问就是硬件条件制约，一堆百兆网线，少数几根千兆网线还不够长，实际布局更离谱

后来在角落里发现了前辈遗留下来的一台中新网安的防火墙，全千兆的接口，那就利用这个来改进一下实验室的网络吧

首先，最大的硬件制约在于——接入层交换机是两个千兆的上联口、24个百兆的下联口。上联线路是千兆的，但是内网被百兆锁死了。（所以说才接了那么多交换机，那些交换机都是千兆的，方便内网传数据）

最激进的方案就是直接替换掉这个百兆的接入层交换机。但是这样子的话改动有点大。所以我想了想，干脆将其中的一个上联口通过调整配置改为下联口，再接入到另外一台千兆交换机，就可以达到近似千兆的效果了。

同时这样也不用手动配置端口模式和vlan那些，让原来的交换机负责

接上console线，试了一下常见的弱密码，发现都不行。所以需要想办法绕过密码。

这个交换机也是个老古董，部分实现在新型号上可能有所差异，仅供参考。

获取交换机密码

下文来自「获取锐捷交换机的特权密码」

引导模式下去掉配置

在接上console线的情况下，断电重启。

注意，在没进入特权模式下，是没有办法执行reload重启的

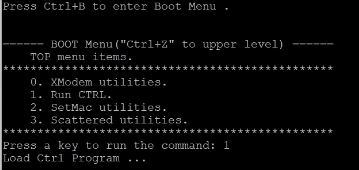

重启后可以看到，Press Ctrl+B to enter Boot Menu，尽快按下Ctrl + B，进入引导菜单。


随后按下1进入Ctrl模式，在读条完成后，需要按下Ctrl + C二次确定

若长期无响应，可以尝试按下回车，查看前面是否出现了Ctrl>的提示符

在进入该调试环境后，可以使用dir列出文件目录。在列出文件目录后，可以看到有一个config.text文件，储存了交换机的配置

使用rename config.text config.bak将该文件重命名，随后执行reload重启，进入主系统

在主系统下使用enable进入特权模式，随后执行copy config.bak config.text将配置文件改回去

执行copy startup-config running-config应用配置

可以使用show running-config查看配置

随后，趁交换机“不注意”，设置一下密码覆盖掉配置里原有的设置

1
2
3
4
5
6
7
8
# 进入全局配置模式
configure terminal
# 启用密码加密功能
service password-encryption
# 设置管理账号
username admin password yourpassword
# 设置特权模式密码
enable password yourpassword

查看配置文件并反解密码

直接改人家密码，终归是不太好。既然我们都能够读出配置文件了，能不能直接反解出密码呢？看了一眼配置文件，使用的是Type 7加密形式来保存密码，这种加密也和明文差不多了。

在网上查多数是思科的交换机的资料，锐捷交换机的也有：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
'''
选择明文攻击
根据已有密码和算法计算xlat
'''
def getxlat(enc_pw,dec_pw):
	xlat = [9999, 9999, 9999, 9999, 9999, 9999, 9999, 9999,9999, 9999, 9999, 9999, 9999, 9999, 9999,9999, 9999, 9999, 9999, 9999, 9999, 9999, 9999,9999, 9999, 9999, 9999, 9999, 9999, 9999]
	#seed为enc_pw的前两个字母
	seed = int(enc_pw[0:2])
	print("seed:",seed)
	val = 0
	#enc_pw中的每两个字母对应一个明文字母
	for i in range(2,len(enc_pw)):
		print(i)
		if i%2 == 0 and i >2 :
			seed = seed +1
			xlat[seed] = val ^ ord(dec_pw[int(i/2 - 2)])

			val = 0
			print(seed,xlat[seed])
		val = val *16
		tmp = enc_pw[i].upper()
		if tmp >= '0' and  tmp <= '9' :
			val = val  + ord(tmp) - ord('0')
			continue

		if tmp >= 'A' and  tmp <= 'F' :
			val = val + ord(tmp) - ord('A') + 10;
			continue
	print(xlat)
	return xlat

def decode(xlat,enc_pw):
	test_pw = ''
	seed = int(enc_pw[0:2])
	print("seed:",seed)
	val = 0

	for i in range(2,len(enc_pw)):
		print(i)
		if i%2 == 0 and i >2 :
			seed = seed +1
			test_pw_char = chr(val ^xlat[seed])
			test_pw += test_pw_char
			val = 0
			print(seed,xlat[seed],test_pw_char)
		val = val *16
		tmp = enc_pw[i].upper()
		if tmp >= '0' and  tmp <= '9' :
			val = val  + ord(tmp) - ord('0')
			continue

		if tmp >= 'A' and  tmp <= 'F' :
			val = val + ord(tmp) - ord('A') + 10;
			continue
	print(test_pw)

if __name__ == "__main__" :
	enc_pw = '1100320c1843080143797f'+'\0'
	dec_pw = 'ruijie@123'
	xlat = getxlat(enc_pw,dec_pw)

	xlat = [9999, 42,   64,   35,   35,   87,   120,  102,  94,   99,   79,   117,  114, 71, 101, 114, 42, 109, 65, 114, 75, 76, 9999, 9999, 9999, 9999, 9999, 9999, 9999, 9999]
	enc_pw = '1100320c1843080143797f'+'\0'
	decode(xlat,enc_pw)

enc_pw来自配置文件里这些部分后的内容：

  1. username admin password 7 {enc_pw}
  2. enable password 7 {enc_pw}

来自：锐捷password 7 解密 - 东坡何罪 - 博客园

参考资料

  1. 01 日常维护
  2. 锐捷password 7 解密 - 东坡何罪 - 博客园
  3. Cisco password decryption
  4. 锐捷交换机-管理密码清除-Uboot层不支持“main_config_password_clear”命令恢复_xmodem utilities-CSDN博客
外部引用截止

修改配置

交换机接口没有物理上“上下联”的区别，这里的情况是两个配置为trunk模式，其他为access模式，将其中一个改为access模式

1
2
3
4
5
6
7
8
9
10
11
12
enable
configure terminal
interface GigabitEthernet 0/25
# 关闭DHCP分配和ARP的信任
no ip dhcp snooping trust
no ip arp inspection trust
# 改为access模式
switchport mode access
# 设置对应的vlan
switchport access vlan 11111
end
write

什么？你说为什么不直接把新交换机的其中一个网口也设为中继模式，然后直接接过来。这样子确实更好一点，但是它好处我用不上也没权限用，干脆改完以后一劳永逸。

将“防火墙”变为“普通交换机”

下文来自「配置中新网安防火墙为普通交换机」

说是防火墙，但我需要的更多是它的交换功能。

首先连接0号网口，再配置电脑IP为192.168.1.2，默认路由192.168.1.1。随后访问https://192.168.1.1。

注意，默认不开放80端口访问

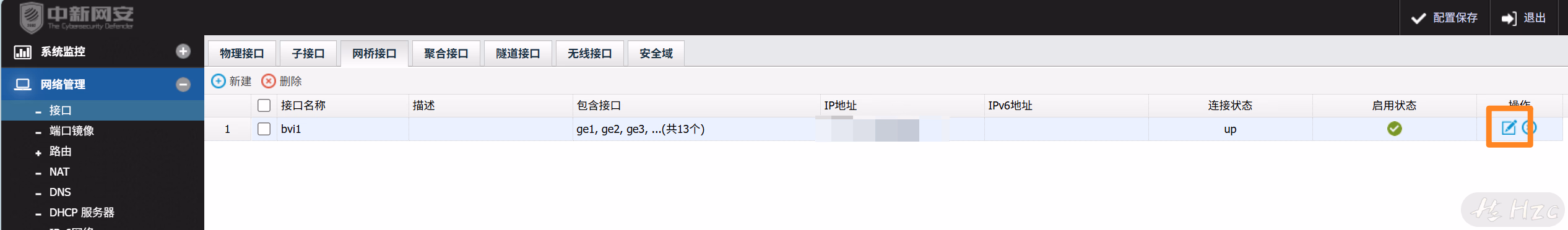

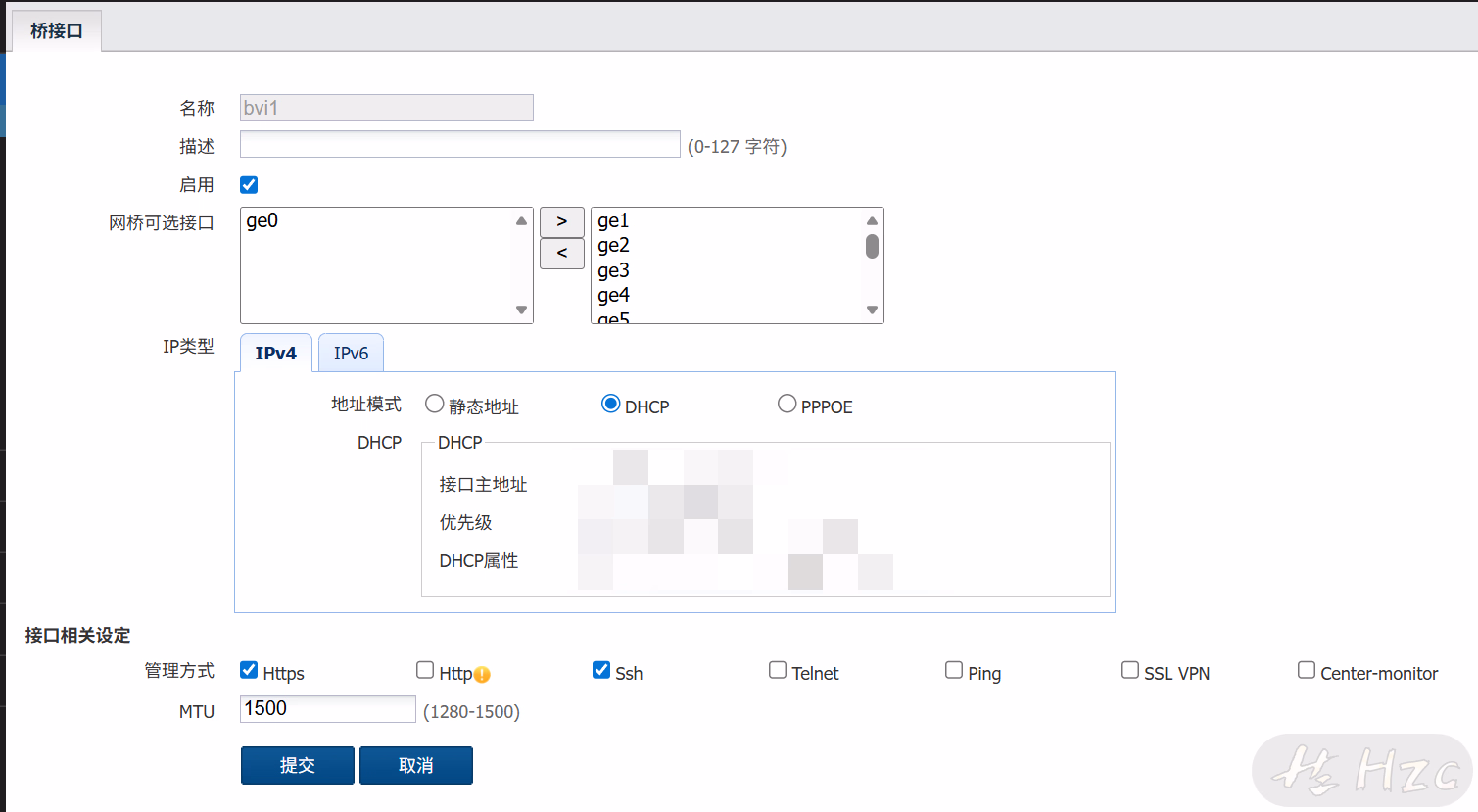

使用默认账号密码（admin/admin）访问，在接口设置中将全部接口并入网桥（我这里保留了一个接口用于管理）



随后在console执行以下命令，开启IPv6支持，然后就可以把线全部接过去了

1
2
3
ZX-NGFW-6130> enable
ZX-NGFW-6130# configure terminal
ZX-NGFW-6130(config)# ipv6 enable
外部引用截止

当然，实际上还是不能和二层交换机划等号

总结

利用多余的千兆口，绕开原有的百兆口限制

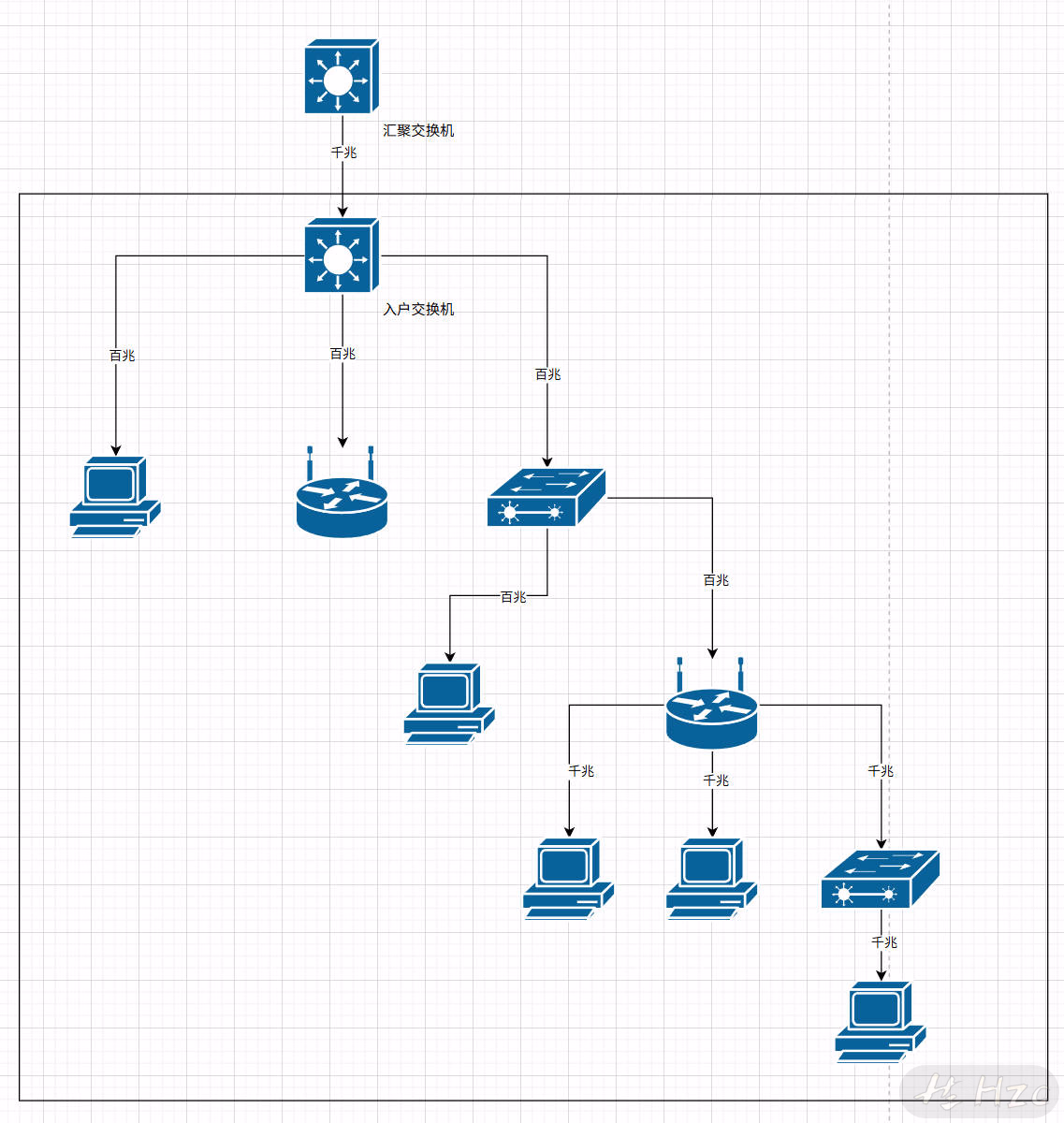

原网络拓扑
原网络拓扑

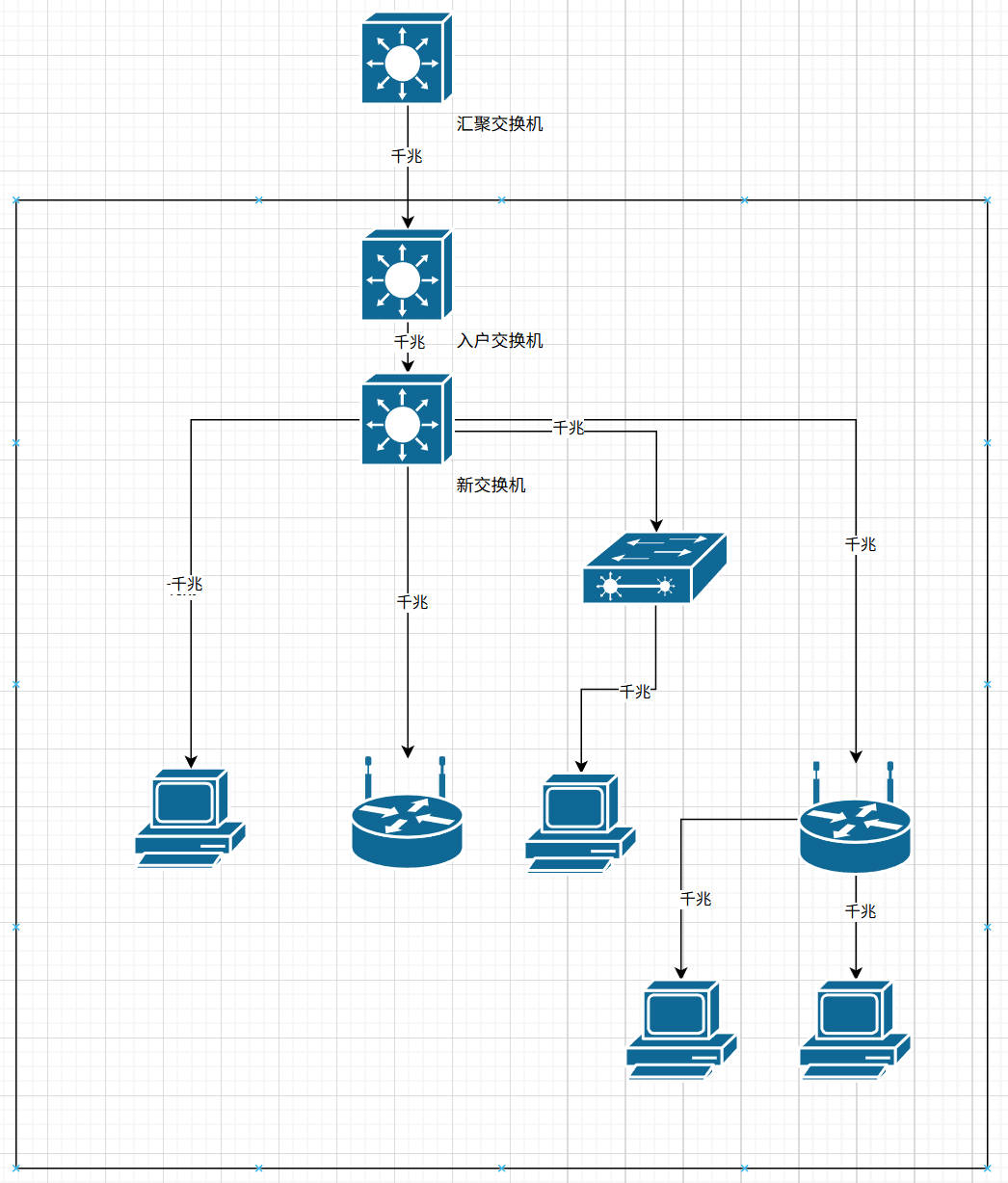

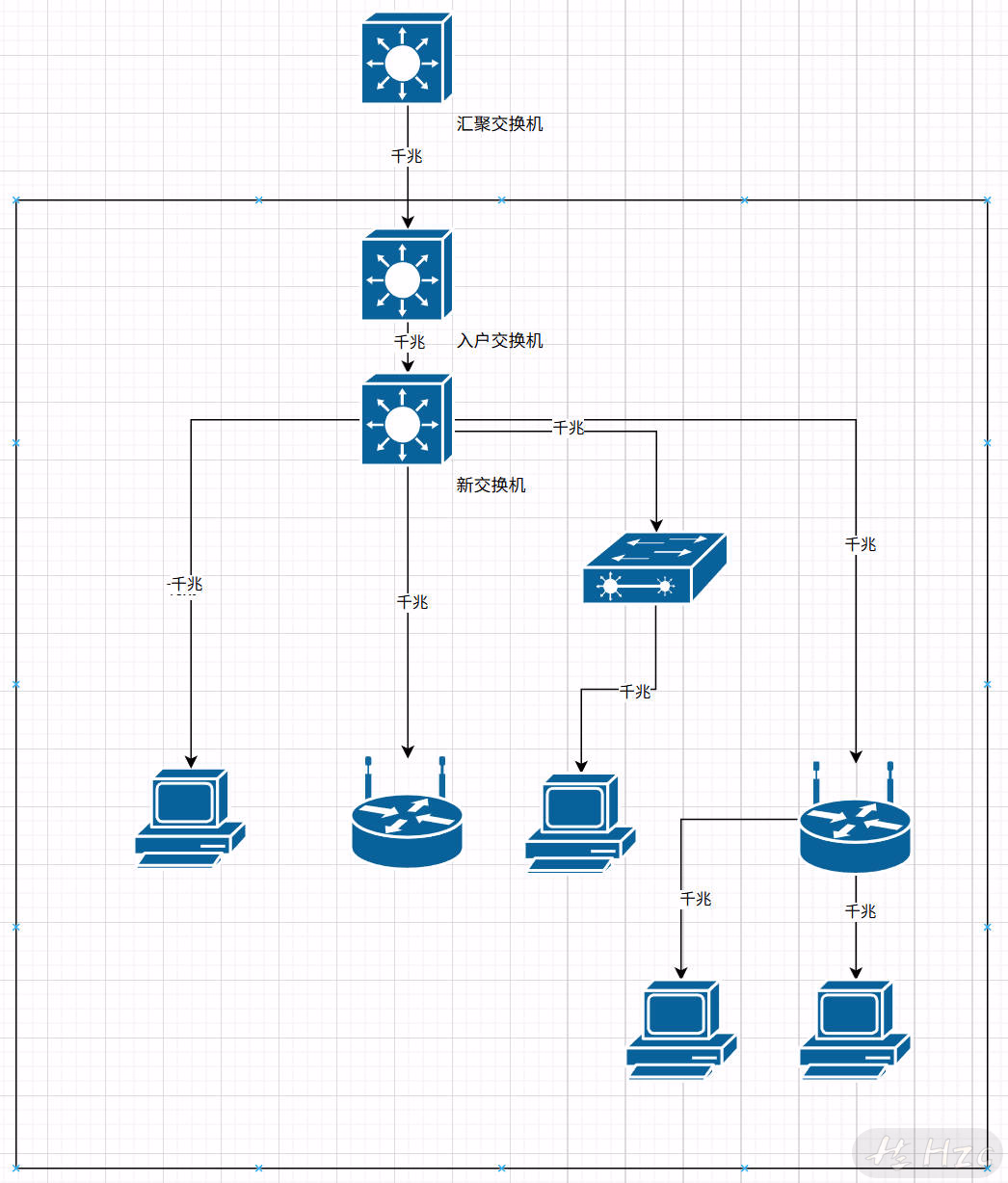

新网络拓扑
新网络拓扑

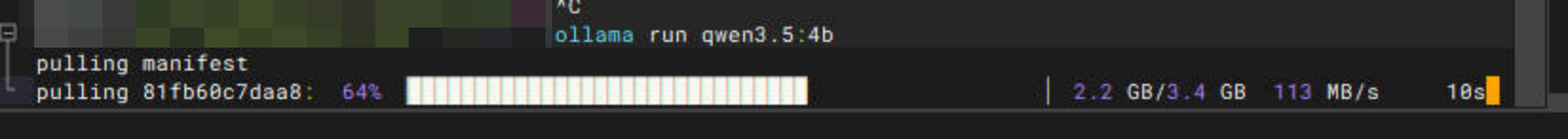

实际效果（ipv6，ipv4上游有限速；上传也有几百兆）：

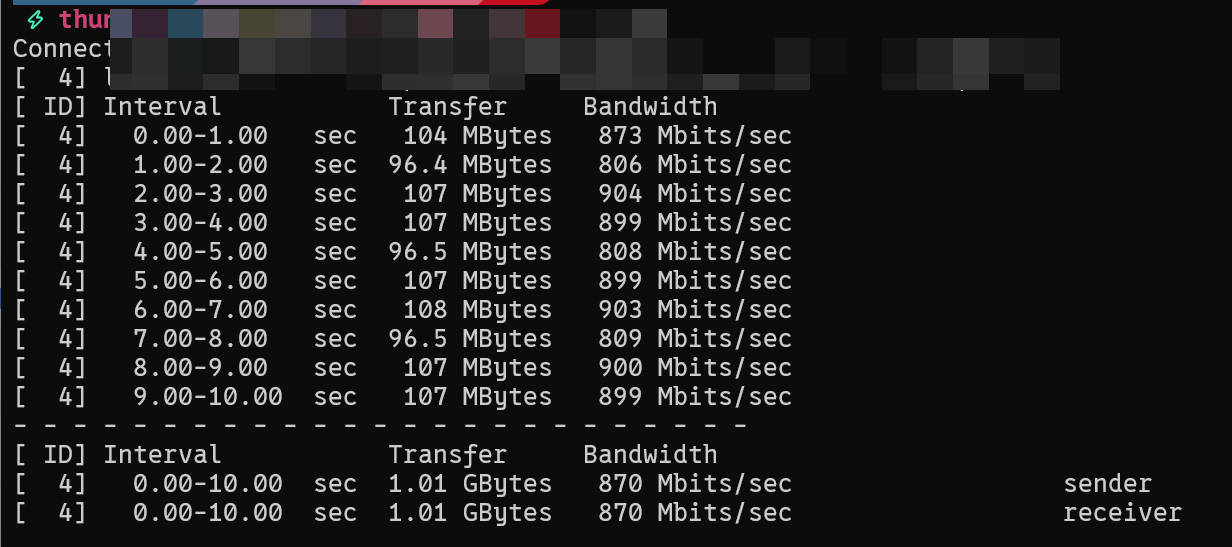

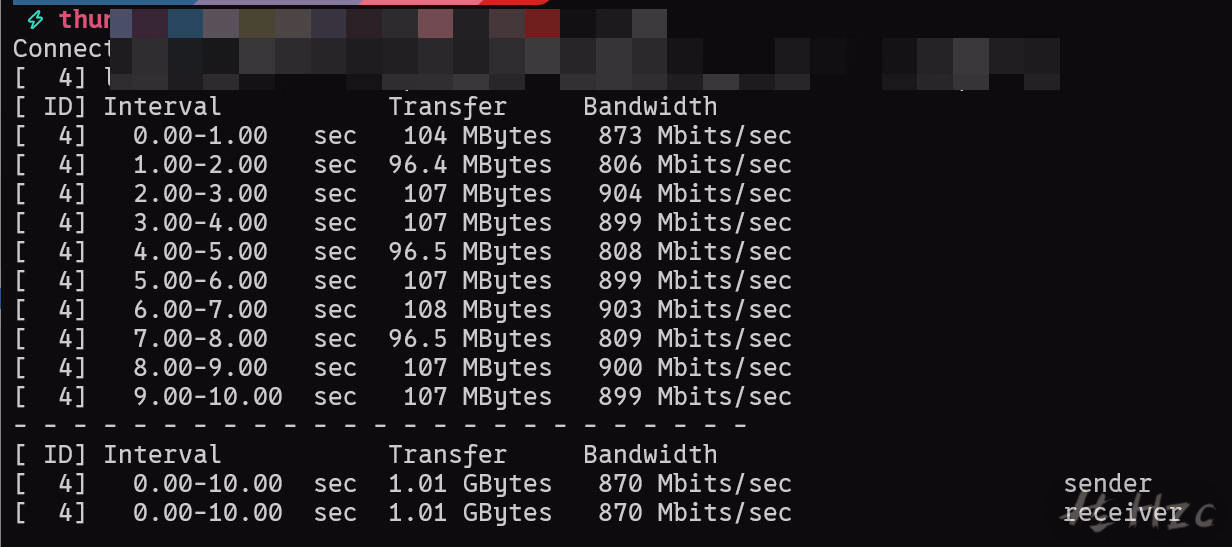

内网测速：


此前传大文件还要跑去接网线，现在不用了hh

另外

同时也试了下把干线直接接电脑上，发现获取不到ipv4，只有ipv6

查了下资料想了想，应该是默认情况下电脑发出的数据包不带VLAN标签，上游归到Native VLAN，刚好又没有DHCP就获取不到ipv4地址

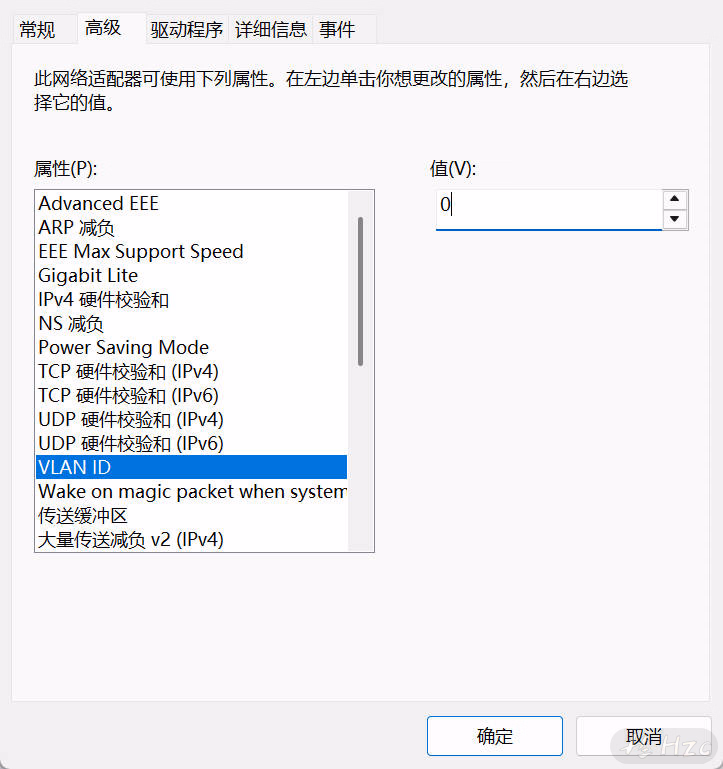

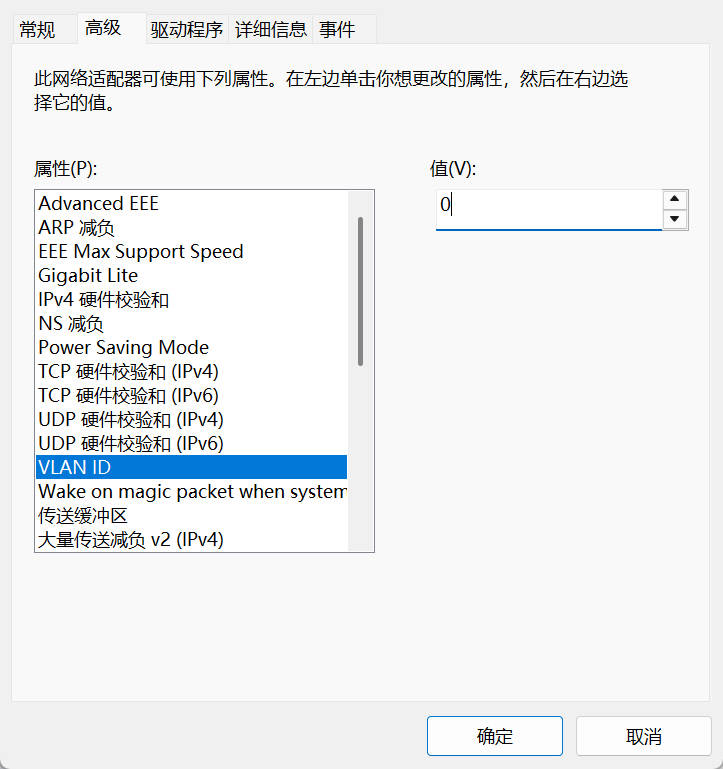

手动配置VLAN ID后可以正常获取IP，不过速度很慢，可能是因为网卡要从一堆数据里过滤出自己想要的吧


至于ipv6，我校是无状态自动配置方式，可能是Native VLAN和别的VLAN间没有严格隔离，甚至由于接收到多个RA，同时生成了多个前缀的ipv6地址。上网的时候又默认把数据发给RA报文发送方，刚好就畅通无阻。不过在实际使用中不会用这个VLAN的，所以问题不大。

防止网络组播

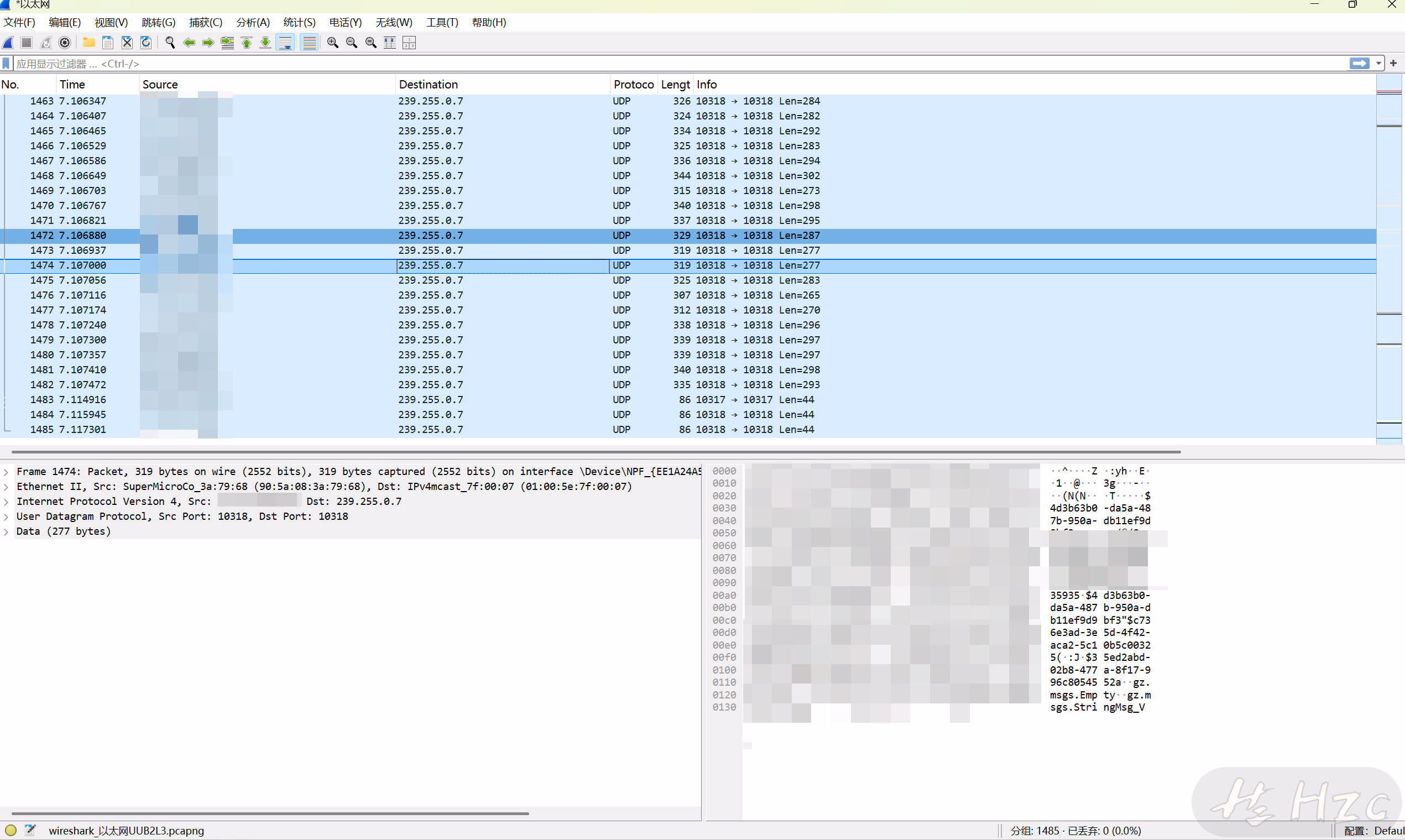

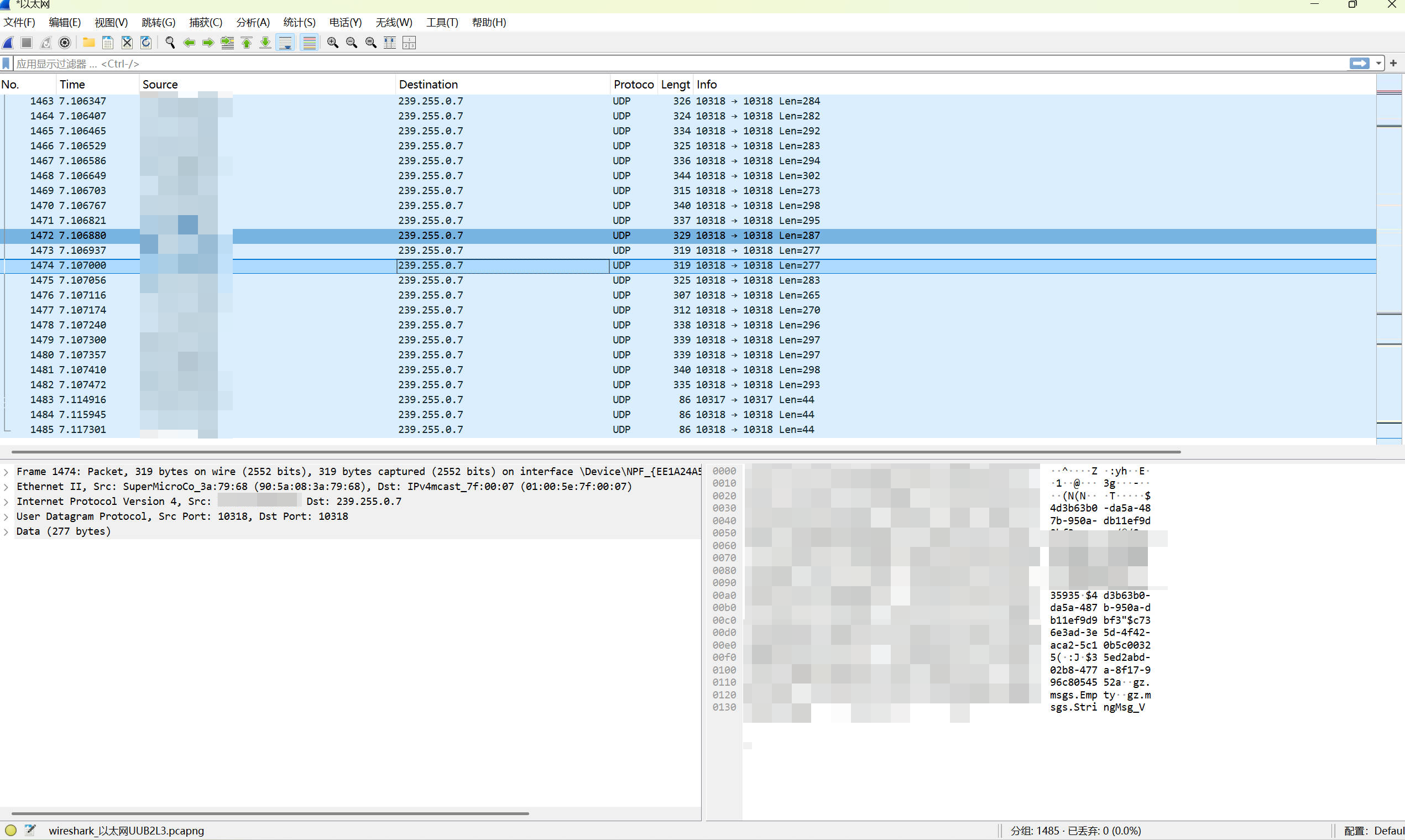

前些阵子发现电脑卡卡的，发现有来源不明的30兆下行占用，抓包一看，大多数是ROS2的数据，每秒三千个数据包攻打我电脑


注：ROS2相比于ROS1的改进之一就是用了这种组播的形式来传递数据，具有去中心化等优点
更多验证细节待补充

简单来说就是有个哥们在同个网段下跑模拟器，然后数据还到处发，用软件都可以直接预览


一开始想的就是隔壁打RM的，但他们当时在比赛。后来找了好久，才在一个不起眼的小房间里找到了罪魁祸首，直接打电话上压力，顺便也让网络中心那边限制了他们的广播包转发速率

而现在嘛，在能进入交换机后台以后，也可以改一项设置——IGMP Snooping，未开启时，或者说默认情况下组播包会退化为广播包给每个设备发送，由设备自己决定要不要。开启后，它可以监听设备发出的IGMP Report报文，仅在用户加入对应组播组时才转发数据到相应端口上

我这里设置为ivgl模式

1
2
3
4
config terminal
ip igmp snooping ivgl
end
write
